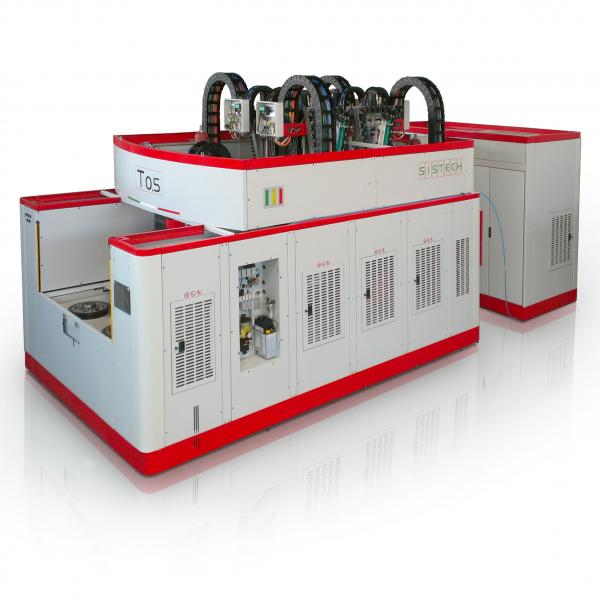

In ottica di una continua evoluzione e miglioramento dei prodotti, Sistech propone, a completamento della propria gamma di soluzioni, i centri di Tornitura Bimandrino serie
VL Evo con mandrini contrapposti ad asse verticale.
Prodotte in 3 grandezze diverse, queste macchine coprono una fascia dimensionale lavorabile che arriva fino ad 800 mm di diametro, con volteggio ammesso sul carro Ø 900 mm.

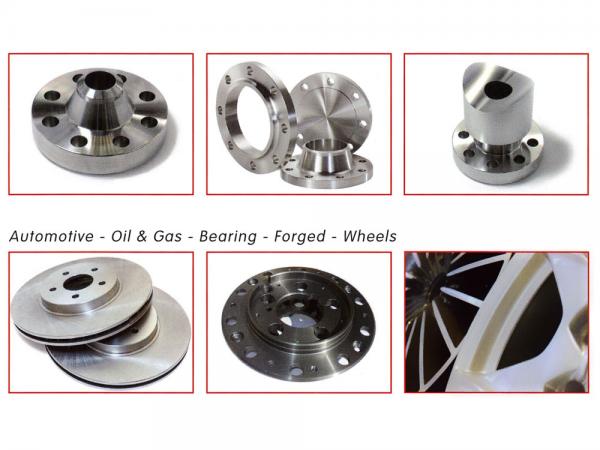

Grazie alle molteplici configurazioni, i centri di tornitura serie VLxx sono idonei alla lavorazione di pezzi con caratteristiche estremamente differenti, con la possibilità di completare le normali operazioni di tornitura, con fresature, forature, maschiature
rigide e altre operazioni tipiche da centro di lavoro.
Questo consente ai nostri clienti di ottenere pezzi FINITI, con l’utilizzo di una sola macchina.
CONCETTO DI LAVORO

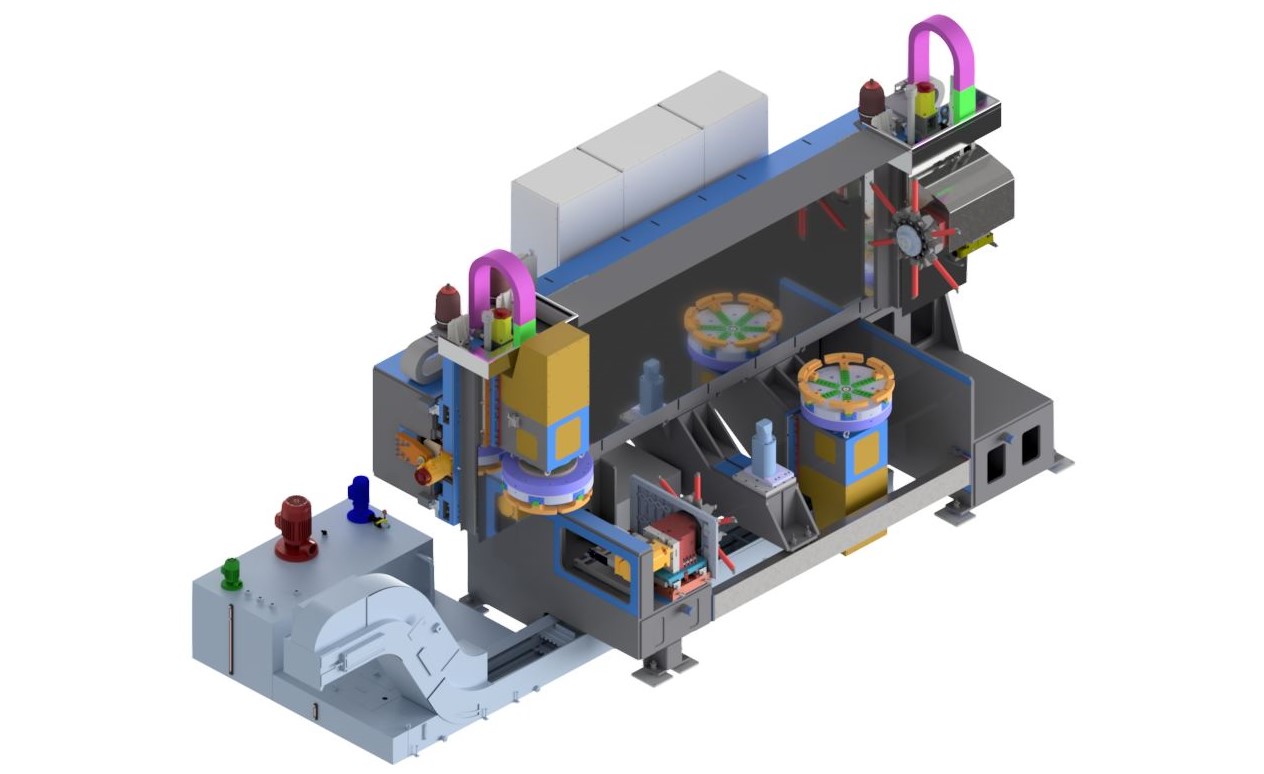

I centri di Tornitura serie VL Evo, prevedono la lavorazione dei particolari in 2 fasi distinte, eseguite come segue:
- 1° MANDRINO ad asse verticale con naso mandrino rivolto verso il basso
> Carico-Prelievo del pezzo grezzo dal magazzino
> Lavorazioni Meccaniche in 1^ FASE
> Passaggio del pezzo lavorato al 2° mandrino.
- 2° MANDRINO ad asse verticale con naso mandrino rivolto verso l’alto
> Riceve il pezzo dal 1° Mandrino
> Completamento delle Lavorazioni Meccaniche in 2^ FASE
> Scarico del pezzo sul conveyor in uscita
Nella zona intermedia ai 2 mandrini sono applicabili gruppi specifici per operazioni di sgrossatura pesante o teste di foratura/maschiatura multipla.
Tutte le macchine sono predisposte per il carico e scarico dei pezzi anche tramite robot antropomorfo, ovvero possono essere dotate di torrette con portautensili con cambio automatico (versione con attacco CAPTO).
Le unità di governo utilizzabili sono composte da pacchetti CNC + Motori + Azionamenti di fornitura FANUC o SIEMENS.
Interfaccia utente made by Sistech con HMI personalizzate. Predisposizione per Industry 4.0.
Ogni macchina, a richiesta, può essere corredata da una serie di dispositivi quali:
- Power Monitoring per gli utensili
- Tastatore per definizione origini di lavoro
- Righe ottiche sui carri degli assi lineari
- Attrezzature di bloccaggio pezzi speciali
- Refrigerazione Utensili interna ad alta pressione (50 bar)
- Frigorifero per controllo della temperatura del liquido refrigerante
Applicazioni speciali sono possibili su richiesta.
